直线模组：工业自动化中的“机械手”是如何精准移动的？——从原理到应用，一文看懂核心传动技术

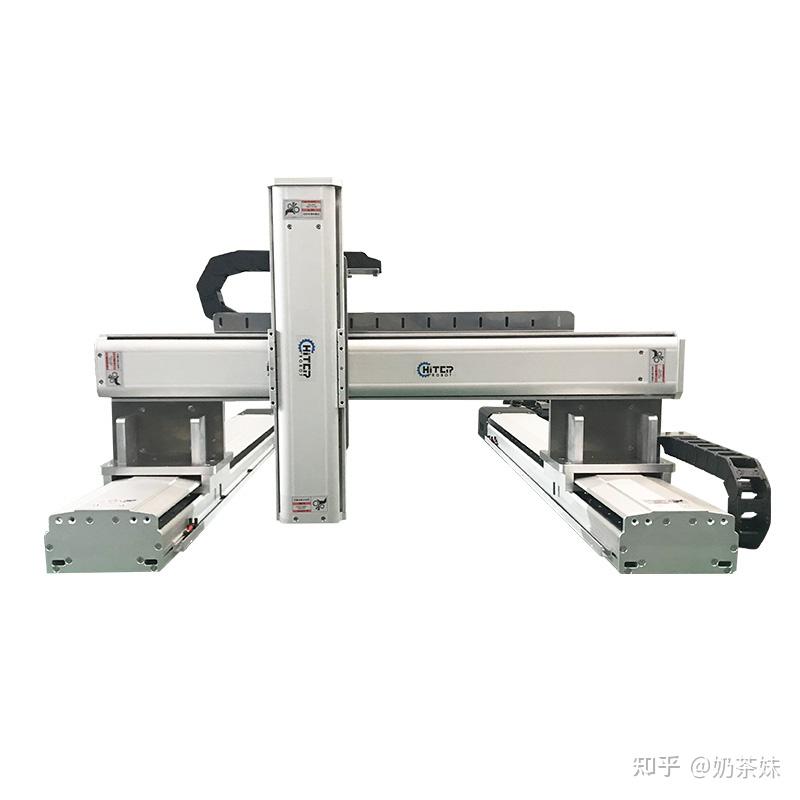

（Linear Module），又称直线滑台，是自动化设备中实现高精度直线运动的“核心关节”。它的工作原理看似简单，实则融合了机械、电控与材料学的精密配合。

一. 核心原理：旋转→直线的高效转换

直线模组的核心任务是将电机的旋转运动转化为精准的直线位移。实现这一目标主要依赖两种主流技术：

——滚珠丝杠传动

：通过电机驱动丝杠旋转，螺母沿螺纹线性移动。滚珠在丝杠与螺母间循环滚动，摩擦极小，定位精度可达±0.01mm，适用于重载高精度场景（如机床加工）。

——同步带传动

：电机带动同步轮旋转，通过同步带牵引滑台移动。优势在于高速（可达5m/s）、长行程（可达10米以上），常见于轻载高速设备（如3C电子装配线）。

二. 三大核心组件

——驱动单元：伺服电机

提供动力，搭配减速机调节扭矩与速度；

——传动机构：滚珠丝杠或同步带实现运动转换；

——导向结构：直线导轨+滑块承载负载并限制运动轨迹，确保无偏移。

三. 闭环控制：精度背后的“大脑”

现代直线模组普遍搭载光栅尺

等反馈系统，实时监测位置并反馈给控制器，形成闭环控制。即使遇到外力干扰，系统也能动态修正误差，实现微米级重复定位精度。

四. 应用场景

从半导体芯片的纳米级封装，到物流分拣线的快速抓取，直线模组的“高精度+可编程”特性使其广泛应用于：

——机床加工 | 激光切割 | 精密检测

——机器人末端执行器 | 3C电子组装 | 光伏板排版

五. 国产突围：从模仿到创新

早年高端市场被THK

等日台品牌垄断，如今国产厂商已突破“卡脖子”技术：

——自主研发的静音导轨技术

降低噪音；

——陶瓷滚珠丝杠

耐高温抗腐蚀，寿命提升3倍；

——直线电机模组实现直接驱动，取消机械传动部件，精度突破纳米级。

直线模组的未来趋势：智能化（集成力控传感器）+ 模块化（即插即用设计）+ 轻量化（碳纤维复合材料）正重新定义下一代直线模组的边界。 在协作机器人柔性生产中，如何平衡直线模组的刚性与可调节性？欢迎工程师们评论区探讨！

为什么你的设备需要关注直线模组选型？

*1.精度不足可能导致产品良率下降；

*2.刚性差会引发振动，缩短设备寿命；

*3. 维护成本高的进口模组可能吞噬利润。

——选对模组，就是选对生产效率。选择海特赐仁就是选对模组！
